交流母線系統可并離網、設計靈活、擴容簡單、不限容量直流母線系統直流耦合降低損耗、充分利用光伏發電、直流配電、應急電源交流母線系統接入0.4kV電氣主接線圖(交流微網方案)光儲充能量管理系統系統設計依據和原則DB45/T 864-2012 微電網接入10 kV及以下配電網技(jì )術規範DL/T 1864-2018 獨立型微電網監控系統技(jì )術規範DL/T 2405-2021 微電網需求響應技(jì )術導則DL/T 5601-2021 分布式電源接入及微電網設計規程GB/T 33589-2017 微電網接入電力系統技(jì )術規定GB/Z 34161-2017 智能微電網保護設備技(jì )術導則GB/T 34930-2017 微電網接入配電網運行控制規範GB/T 36270-2018 微電網監控系統技(jì )術規範GB/T 36274-2018 微電網能量管理系統技(jì )術規範GB/T 38953-2020 微電網繼電保護技(jì )術規定GB/T 51341-2018 微電網工程設計标準T/CEC 5006-2018 微電網接入系統設計規範T/CEC 152-2018 并網型微電網需求響應技(jì )術要求T/CEC 182-2018 微電網并網調度運行規範Acrel-2000MG微電網能量管理系統是安科瑞針對企業微電網專門研發的一款能量管理系統，系統能夠對微電網的源、網、荷、儲能系統、新能源汽車充電負荷進行實時監控、診斷告警、全景分析、有序管理和高級控制，滿足微電網運行監視全面化、安全分析智能化、調整控制前瞻化、全景分析動态化的需求，實現不同目标下源網荷儲資源之間的靈活互動，在多種策略控制下，有利于新能源高效利用、資源合理分配以及微電網的安全與穩定，減少電網建設投資，提升企業的能源利用率，降低運行成本，達到節能降耗的目的。核心功能：多種協議支持多種規約協議，包括：Modbus TCP/RTU、DL/T645-07/97、IEC60870-5-101/103/104、MQTT、CDT、第三方協議定制等。多種通訊方式支持多種通信方式：串口、網口、WIFI、4G。通信管理提供通信通道配置、通信參數設定、通信運行監視和管理等。提供規約調試的工具，可監視收發原碼、報文解析、通道狀态等。智能策略 系統支持自定義控制策略，如計劃曲線、削峰填谷、需量控制、動态擴容、後備電源、平抑波動等策略，保障用戶的經濟性與安全性。全量監控覆蓋傳統EMS盲區，可接入多種協議和不同廠家設備實現統一監制，實現環境、安防、消防、視頻監控、電能質量、計量、繼電保護等多系統和設備的全量接入。精細化管理：多層次管理，支持電站、子系統、設備、電芯各級監控；電站級監控可實現電站概覽、發電量統計、收益統計、實時告警等；子系統監控可顯示市電、光伏、風電、儲能、充電樁系統的運行狀态、實時數據、系統組成等；設備監控可實現逆變器、PCS、箱變、電表、空調等設備的實時數據監測及參數調節；電芯監控可實現電壓、電流、溫度等數據的實時監測，可對異常設備進行告警、定位；統計分析系統支持自定義告警信息（告警名稱、級别、類型）查詢及事件記錄；多樣化報表，全面滿足光儲充電站日常運維需求：支持不同顆粒度（電站、逆變器、pcs、儲能）、不同時間維度（日、月、年、生命周期）的報表；系統開放：支持第三方接入與數據轉發，且支持二次開發；交互友好：界面美觀、風格統一、邏輯清晰，易讀性高。光儲充能量管理系統介紹

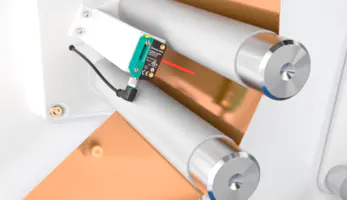

電池電芯制造中可靠的箔片斷裂檢測漫反射型傳感器或超聲波傳感器實現多種解決方案應用作為電池制造過程的一部分，正極、負極和隔膜的箔片被合成在一起。這些材料被卷繞在輥筒上，然後通過層壓工藝進行壓合。這是一個高速和啓停的操作，卷繞在輥筒上的箔片可能發生斷裂。在這種情況下，必須立即停止該過程，避免造成生産故障以及可能對機器造成的損壞。安全電路觸發得越快，執行必要的校正措施就越快、越簡單。目标必須持續監控卷繞在輥筒上的箔片，确定其有無并确保其保持完整。卷繞在輥筒上的箔片一旦發生撕裂，必須立即被檢測到，并通過相關的信号報告給機器控制。無論箔片的特性如何，都必須以高可靠性檢測其斷裂情況， 而且斷裂通常發生在機器内部非常狹窄的空間内。采用非接觸式測量原理可以實現材料的保護。解決方案光電傳感器和超聲波傳感器都适于檢測箔片斷裂。R10x 和 R20x 系列漫反射型傳感器采用緊湊型設計，反應時間極快。18GS 和 UC-F77 系列超聲波傳感器能夠可靠地檢測反光和透明材料。所有的這些設備還配備 IO-Link 接口，可實現傳感器層級的全面通信。R10x 和 R20x 漫反射型傳感器技(jì )術特性R10x 和 R20x 漫反射型傳感器DuraBeam 激光傳感器或紅光 LED精确的物體檢測，幾乎不受其顔色影響響應時間 ≤ 1 ms可調節的掃描範圍擴展的溫度範圍 -40 °C 至 60 °C防護等級 IP69KF77 超聲波傳感器F77 和 18GS 超聲波傳感器可調節的感應範圍可調節的聲錐直徑多傳感器自動同步環境溫度範圍 -25 °C 至 70 °C防護等級 IP67産品優勢漫反射型光電傳感器通過細小光束檢測斷裂情況，即使在非常狹窄的空間内，也可以精确地對準箔片。這些傳感器提供一種緊湊型的解決方案，适用于空間特别受限的場所。通過 IO-Link 傳輸診斷數據，可根據需要對光學元件進行快速清潔。超聲波傳感器在檢測目标物時，無論其光學特性如何，都能實現可靠檢測。超聲波傳感器的設計能夠抵抗污染和各種不利的環境條件。它們不會産生EMC幹擾；其感應模式不受電磁幹擾的影響。産品特性漫反射型光電傳感器，适用于密閉空間内特别緊湊的解決方案超聲波傳感器可靠檢測反光和透明材料，無論其表面特性如何兩種測量原理均可進行快速可靠的檢測非接觸式檢測可防止磨損并保護材料IO-Link 通信為集成診斷和過程優化提供數據

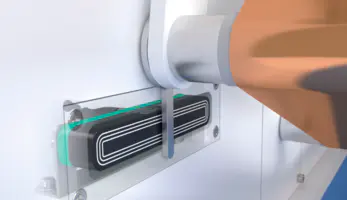

電池電芯制造中精确的浮動控制電感式定位系統提供連續的非接觸式測量應用在電池生産過程中，電極和隔膜被卷繞在輥筒上，然後通過壓延工藝組裝起來。這是一個高速和間歇性的操作，需要每個組件之間的精确交互。這個過程要求隔膜的張力盡可能恒定。帶有彈簧機構的導輥，稱為浮動輥，可實現波動補償并有助于保持卷材張力。浮動輥的動作應盡可能平穩地保持在一個中心位置。浮動輥位置的連續測量提供了有關過程的重要數據，以及校正或維護的潛在需求。目标以高分辨率連續測量浮動輥的動作。采用非接觸式測量，具備高可靠性。準确記錄波動的強度和頻率，以及與平均中心位置的任何偏差。解決方案PMI120-F90 電感式定位系統在浮動輥上連接一個金屬目标物，作為阻尼檢測元件，沿 PMI120-F90 電感式定位系統移動。傳感器采用非接觸式，進行高精度、連續地檢測這些運動。這樣就可以精确測量 0.1mm 精度内的浮動輥運動，并實時輸出當前位置。 技(jì )術特性可參數化的測量範圍：0 ... 120 mm提供可通過 IO-Link 進行開關點參數設置的産品型号模拟量輸出，多達三個開關點輸出重複精度：± 0.1 mm分辨率：50 μm防護等級：IP67/IP69K産品優勢PMI120-F90 電感式定位系統，無移動部件、無磨損；耐污染、抗振動。該設備可選配 IO-Link 接口。通過 IO-Link 通信實現簡便的參數設置；除了高精度的測量值外，還可以調用數據實現集成診斷和過程優化。産品特性進行高精度、連續地測量導向輥的位置無移動部件，用于非接觸式和無磨損的測量耐污染、抗振動可選配 IO-Link 接口，用于簡單的參數設置和連續診斷

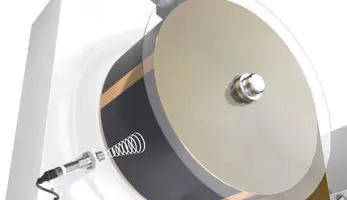

電池電芯生産中輥筒直徑的精确測量堅固的超聲波傳感器可靠地檢測各種材料應用正極、負極和隔膜是電池單元的基本材料。這些材料被纏繞在輥筒上，然後通過壓延工藝連接在一起。這是一個高速和啓停的操作，需要每個組件之間的精确交互。為了實現高效運作，應做到盡可能小的機器停機時間，那就必須在精确的時間更換使用過的輥筒。這裏的一個關鍵因素是材料消耗，輥筒的直徑在運行過程中不斷縮小。能夠準确地測量輥筒的直徑，就能更容易地确保在合适的時間更換輥筒。目标輥筒上的材料顔色各不相同。在某些位置環境光很暗，但也可能有反光的部分。無論這些光學特性如何，都必須可靠且高精度地測量輥徑。并且檢測必須不受機器中金屬表面的影響。另一方面，所使用的傳感器技(jì )術不能造成EMC幹擾。為防止損壞材料和傳感器磨損，應采用非接觸式檢測。解決方案UC18GS 超聲波傳感器超聲波傳感器檢測目标物時不受其光學特性的影響。超聲波傳感器的産品設計使其能夠有效地抗污染，且不受惡劣的環境影響。超聲波傳感器不會産生EMC幹擾，其感應模式不受電磁幹擾的影響。除了 F42 系列，UC18GS 系列也同樣非常适用于連續測量輥徑。将先進的超聲波技(jì )術與 IO-Link 通信相結合。這樣就可以實現簡便快捷的參數設置，并且能夠在高精度測量數據的同時，為集成診斷和過程優化提供額外的數據。 技(jì )術特性極小的盲區IO-Link接口工作溫度範圍：-25°C 至 +70°C通過按鈕、IrDA 或 IO-Link 接口進行編程和參數設置具備示教功能防護等級 IP67多傳感器自動同步功能産品優勢這些緊湊型傳感器也可用于狹小的空間。30mm 的極小盲區和 500mm 的檢測範圍，即傳感器可以安裝在各種位置。聲錐大小可以根據應用進行調整。自動同步功能，可以在狹小的空間内同時使用多達十個傳感器，無需任何幹預或參數化設置。除了 IO-Link 接口，傳感器還配備了紅外接口（IrDA）和用于編程的傳統按鈕：後者可直接在傳感器上配置參數。産品特性不受材料光學特性的影響，實現可靠測量采用非接觸式檢測，可防止磨損并保護材料抗污垢、抗幹擾，且不受惡劣的環境影響采用 IO-Link 通信，實現簡單的參數化設置、集成診斷和過程優化可在狹小空間内同時使用多個傳感器，不會産生串擾

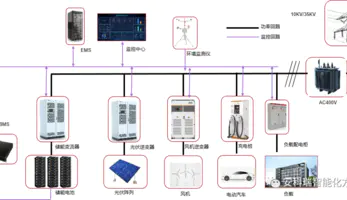

定義“光儲充”一體化系統是指由分布式電源、用電負荷、配電設施、監控和保護裝置等組成的小型發配用電系統，也稱為微電網。一直以來，電動汽車充電站都面臨土地資源不足或電網接入的問題。而“光儲充”一體化系統的出現，不僅解決了有限的土地及電力容量資源裏配電網的問題，還通過能量存儲和優化配置實現本地能源生産與用能負荷基本平衡。儲能充電一體化系統由儲能系統和充電設施組成，針對區域充電站電力容量不足的痛點，主要用于解決區域充電站的增容擴容難的問題，該系統還能參與電網調峰、削峰填谷等輔助服務，支持短時離網運行，甚至作為能源互聯網的的配套設施，支持智能電網、智能充電、智能信息網的三網融合發展。應用場景系統架構 系統組成 智能監測：充電樁智能控制器對充電樁具備測量、控制與保護的功能，如運行狀态監測、故障狀态監測、充電計量與計費以及充電過程的聯動控制等。智能計量：輸出配置智能電能表，進行充電計量，具備完善的通信功能，可将計量信息通過RS485分别上傳給充電樁智能控制器和網絡運營平台。雲平台：具備連接雲平台的功能，可以實現實時監控，财務報表分析等等。保護功能：具備防雷保護、過載保護、短路保護和漏電保護等功能。遠程升級：具備完善的通訊功能，可遠程對設備軟件進行升級。适配車型：所有符合GB/T 20234.2-2015國标的電動汽車，适應不同車型的不同功率儲Charging station
