電池電芯制造中可靠的箔片斷裂檢測
漫反射型傳感器或超聲波傳感器實現多種解決方案
應用
作為電池制造過程的一部分，正極、負極和隔膜的箔片被合成在一起。這些材料被卷繞在輥筒上，然後通過層壓工藝進行壓合。這是一個高速和啓停的操作，卷繞在輥筒上的箔片可能發生斷裂。在這種情況下，必須立即停止該過程，避免造成生産故障以及可能對機器造成的損壞。安全電路觸發得越快，執行必要的校正措施就越快、越簡單。
目标
必須持續監控卷繞在輥筒上的箔片，确定其有無并确保其保持完整。卷繞在輥筒上的箔片一旦發生撕裂，必須立即被檢測到，并通過相關的信号報告給機器控制。無論箔片的特性如何，都必須以高可靠性檢測其斷裂情況， 而且斷裂通常發生在機器内部非常狹窄的空間内。采用非接觸式測量原理可以實現材料的保護。
解決方案

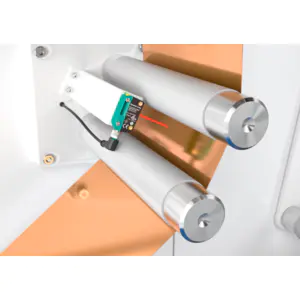

光電傳感器和超聲波傳感器都适于檢測箔片斷裂。R10x 和 R20x 系列漫反射型傳感器采用緊湊型設計，反應時間極快。18GS 和 UC-F77 系列超聲波傳感器能夠可靠地檢測反光和透明材料。所有的這些設備還配備 IO-Link 接口，可實現傳感器層級的全面通信。
R10x 和 R20x 漫反射型傳感器
技(jì )術特性
R10x 和 R20x 漫反射型傳感器
F77 超聲波傳感器
F77 和 18GS 超聲波傳感器
可調節的感應範圍
可調節的聲錐直徑
多傳感器自動同步
環境溫度範圍 -25 °C 至 70 °C
防護等級 IP67
産品優勢
漫反射型光電傳感器通過細小光束檢測斷裂情況，即使在非常狹窄的空間内，也可以精确地對準箔片。這些傳感器提供一種緊湊型的解決方案，适用于空間特别受限的場所。通過 IO-Link 傳輸診斷數據，可根據需要對光學元件進行快速清潔。超聲波傳感器在檢測目标物時，無論其光學特性如何，都能實現可靠檢測。超聲波傳感器的設計能夠抵抗污染和各種不利的環境條件。它們不會産生EMC幹擾；其感應模式不受電磁幹擾的影響。
産品特性
漫反射型光電傳感器，适用于密閉空間内特别緊湊的解決方案
超聲波傳感器可靠檢測反光和透明材料，無論其表面特性如何
兩種測量原理均可進行快速可靠的檢測
非接觸式檢測可防止磨損并保護材料
IO-Link 通信為集成診斷和過程優化提供數據
