電池電芯制造中精确的浮動控制

電感式定位系統提供連續的非接觸式測量

應用

在電池生産過程中，電極和隔膜被卷繞在輥筒上，然後通過壓延工藝組裝起來。這是一個高速和間歇性的操作，需要每個組件之間的精确交互。這個過程要求隔膜的張力盡可能恒定。帶有彈簧機構的導輥，稱為浮動輥，可實現波動補償并有助于保持卷材張力。浮動輥的動作應盡可能平穩地保持在一個中心位置。浮動輥位置的連續測量提供了有關過程的重要數據，以及校正或維護的潛在需求。

目标

以高分辨率連續測量浮動輥的動作。采用非接觸式測量，具備高可靠性。準确記錄波動的強度和頻率，以及與平均中心位置的任何偏差。

解決方案

PMI120-F90 電感式定位系統

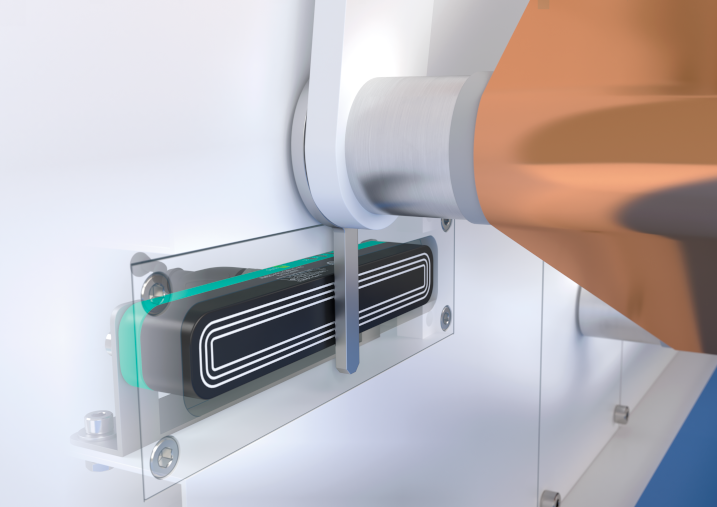

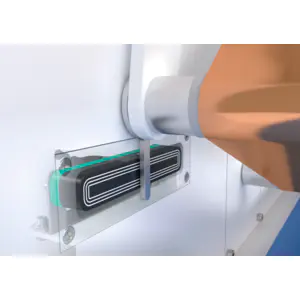

在浮動輥上連接一個金屬目标物，作為阻尼檢測元件，沿 PMI120-F90 電感式定位系統移動。傳感器采用非接觸式，進行高精度、連續地檢測這些運動。這樣就可以精确測量 0.1mm 精度内的浮動輥運動，并實時輸出當前位置。

技(jì )術特性

• 可參數化的測量範圍：0  ... 120 mm

• 提供可通過 IO-Link 進行開關點參數設置的産品型号

• 模拟量輸出，多達三個開關點輸出

• 重複精度：± 0.1 mm

• 分辨率：50 μm

• 防護等級：IP67/IP69K

産品優勢

PMI120-F90 電感式定位系統，無移動部件、無磨損；耐污染、抗振動。該設備可選配 IO-Link 接口。通過 IO-Link 通信實現簡便的參數設置；除了高精度的測量值外，還可以調用數據實現集成診斷和過程優化。

産品特性

• 進行高精度、連續地測量導向輥的位置

• 無移動部件，用于非接觸式和無磨損的測量

• 耐污染、抗振動

• 可選配 IO-Link 接口，用于簡單的參數設置和連續診斷
